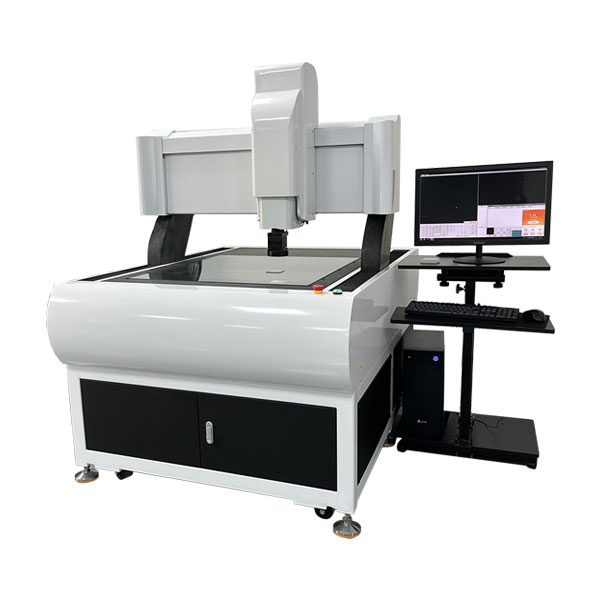

一、龍門式影像測量?jì)x測量對象
LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
二、龍門式影像測量?jì)x測量元素
長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
三、龍門式三坐標測量機特點
1、整機采用天然大理石制作（行業內儀器X、Y測量平臺普遍是采用鑄鐵及鑄鋁制造，熱脹冷縮明顯大于天然大理石，如此無法確保儀器長久保持精度穩定）,永不形變、高精度、高穩定性。
2、全新流線型的造型設計，外觀整潔、直觀、大方。
3、采用全閉環伺服控制技術，運行平穩，噪音低，運行速度快。
4、全搖桿/鼠標操作，簡單易用
5、底光和表面光采用可調試LED冷光源，可實現對各種復雜表面工件進行精確量測，采用LED冷光源則可以避免一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形。
6、采用300萬像素工業高清晰彩色CCD
7、采用定格卡位連續變倍鏡頭，變倍率無需校正,大大提高了工作效率及測量精度。
8、Z軸采用平行直線導軌結構加配重塊設計，減輕了其重量，提高結構的穩定性，并減少了其自身變形，提高了Z軸的定位精度及穩定性。
9、測量軟件：采用本公司自行研發的，功能強大的測量軟件，可以方便快捷的對各種工件進行精確量測，為用戶提供了完善的測量解決方案
10、選配基恩仕G30激光測頭
11、選配接觸式探測
注：Z軸可定制加高
X、Ｙ軸測量行程: | 600*800mm |
Z軸行程 : | 200mm調焦及輔助測量(加裝精密測頭做3D測量，可定制加高) |
傳動形式: | 四軸全閉環控制:三軸交流伺服馬達全閉環控制,預壓線性滑軌與研磨級滾珠螺桿驅動,步進馬達同軸控制鏡頭組 |
玻璃臺尺寸 : | 890*790 |
工作尺寸 : | 940*800 |
外型尺寸 : | 1600*1300*1780 |
重量: | 800kg |
測量精度 : | XYZ軸≦(2+L/200)um,Z軸（光學測量時）≦(5+L/200)um |
光柵尺: | 采用開放式高分辨率玻璃光柵尺,分辨率0.001mm |
導軌: | 進口研磨級滾珠螺桿和精密線性導軌 |
圖像傳感器CCD： | 進口彩色高分辨率攝像機 |
光源： | 可程控四環八區LED表面光及直軸輪廓冷光源（選配同軸冷光源）,亮度可調 |
光學鏡頭: | 全自動變倍：0.7－4.5X |
光學系統: | 6.5:1連續變倍卡位鏡筒 |
放大倍率: | 30－230X |
輪廓光源系統: | LED冷光源256級亮度程控可調 |
表面光源系統： | 8顆LED冷光源,256級亮度程控可調,可選配分區光源 |
數據控制: | 專用數據控制器、USB接口、軟件調節光源亮度 |
1. 考慮客戶的不同情況，本著“貼心服務”的原則，工程師根據場地空間、環境、安全性、便利性等情況，為客戶提供更直觀、專業的產品建議和布置方案，并督促提供儀器設備所需配套條件；
2．建立產品技術檔案管理體系：
3．售后服務保障制度體系：
3.1設備安裝與調試：我公司派專業操作人員負責對設備整體的安裝調試工作。
3.2技術培訓：儀器設備運抵貴司后，我公司免費為使用者培訓操作員2-3名，確保儀器設備以后的正常運轉?！?/p>
3.3定期回訪：安裝調試完畢后，保修內每個季度，售后服務人員回訪一次。
3.4及時處理：2小時內電話指導。長三角、珠三角24小時內趕到現場，其它地區48小時內趕到現場。
3.5 一年保修，終身維護。
