臭氧老化試驗箱工作原理

   隨著(zhù)現代工業(yè)技術(shù)的迅速發(fā)展，橡膠和塑膠產(chǎn)品的應用領(lǐng)域日益廣闊，所經(jīng)受的環(huán)境條件也愈來(lái)愈復雜多樣。只有合理地規定產(chǎn)品的環(huán)境條件，正確地選擇產(chǎn)品的環(huán)境防護措施，才能保證產(chǎn)品在儲存運輸中免遭損壞，在使用過(guò)程中安全可靠。 臭氧在大氣中的含量很少卻是橡膠龜裂的主要因素，臭氧老化箱模擬和強化大氣中的臭氧條件，研究臭氧對橡膠的作用規律，快速鑒定和評價(jià)橡膠抗臭氧老化性能與抗臭氧劑防護效能的方法，進(jìn)而采取有效的防老化措施，以提高橡膠制品的使用壽命。設備使用的進(jìn)口臭氧發(fā)生器采用中頻高壓供電方式，焊接工藝的石英玻璃管電極，產(chǎn)生的臭氧濃度穩定，和一定量的已處理的空氣在交換器中混合后送入試驗箱,采用紫外臭氧濃度檢測儀將連續在線(xiàn)檢測到的臭氧濃度,反饋到臭氧發(fā)生器控制系統,使控制系統根據設定值有效的控制臭氧的發(fā)生,從而試驗箱保持合適的臭氧濃度?？刂葡到y采用PLC可編程控制器。另由加熱加濕系統工作,滿(mǎn)足所有溫濕度試驗條件。

   臭氧老化試驗設備可用于橡膠類(lèi)制品如硫化橡膠，熱塑性橡膠，電纜絕緣護套等產(chǎn)品，在靜態(tài)拉伸或連續的動(dòng)態(tài)拉伸變形下，或在間斷的動(dòng)態(tài)拉伸與靜態(tài)拉伸交替的變形下，暴露于密閉無(wú)光照的含有恒定臭氧濃度的空氣和恒溫的試驗箱中，按預定時(shí)間對試樣進(jìn)行檢測，從試樣表面發(fā)生的龜裂或其它性能的變化程度，以評定橡膠的耐臭氧老化性能。

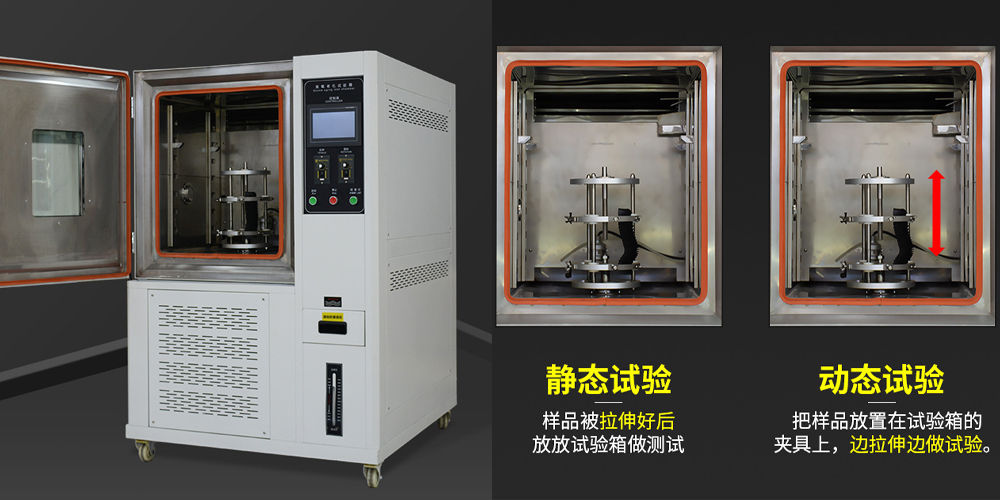

臭氧老化試驗箱靜態(tài)拉伸試驗

   標準規定試樣兩頭夾在專(zhuān)用夾具上，選擇一種伸長(cháng)率拉伸，一般選擇20%，夾具安裝在轉動(dòng)的樣品架上，樣品架轉速在（20—25）mm/S之間，在溫度為（40±2）℃，相對濕度不大于65%，規定的臭氧濃度下，進(jìn)行試驗。經(jīng)過(guò)規定的時(shí)間后檢查試樣的龜裂情況。一般臭氧濃度選擇（50±5）×10-8 。

臭氧老化試驗箱動(dòng)態(tài)拉伸試驗

   標準規定試樣夾具可以自動(dòng)伸縮將試樣拉伸和復位，拉伸頻率為0.5±0.025Hz，將試樣兩頭夾在專(zhuān)用夾具上，使試樣從伸長(cháng)率為0至最大伸長(cháng)率之間循環(huán)拉伸，夾具安裝在轉動(dòng)的樣品架上，樣品架轉速在（20—25）mm/S之間，在溫度為（40±2）℃，相對濕度不大于65%，規定的臭氧濃度下，夾具循環(huán)拉伸和復位并隨樣品架一起轉動(dòng)進(jìn)行試驗。經(jīng)過(guò)規定的時(shí)間后檢查試樣的龜裂情況。一般臭氧濃度

選擇（50±5）×10-8 。動(dòng)態(tài)拉伸試驗分為連續動(dòng)態(tài)拉伸和間斷動(dòng)態(tài)拉伸。

臭氧老化試驗箱臭氧發(fā)生器

    電極采用焊接工藝的石英玻璃管電極，無(wú)雜質(zhì)，無(wú)膠封，不易產(chǎn)生電極擊穿及老化，電極使用壽命長(cháng)，而高頻沿面放電陶瓷電暈發(fā)生器，電極受陶瓷基體制作工藝的限制，在不同環(huán)境濕度條件下使用，電極極易擊穿。由于采用中頻高壓供電方式，因電極不會(huì )產(chǎn)生電暈過(guò)熱，使產(chǎn)生的臭氧濃度穩定，不會(huì )隨工作時(shí)間或氣體流量的高低而導致臭氧濃度下降。而高頻沿面放電陶瓷電暈發(fā)生器由于采用高頻電壓放電，在放電區域的溫度不能有效散出時(shí)，導致臭氧因過(guò)熱而分解，在高氣流條件下使用為宜。無(wú)易損元件，工作免維護，是長(cháng)壽命型。而高頻沿面放電陶瓷電暈發(fā)生器陶瓷電極表面易產(chǎn)生氧化附著(zhù)物，當表面氧化物過(guò)厚時(shí)，容易產(chǎn)生電暈閉塞，不及時(shí)清洗，臭氧將無(wú)法產(chǎn)生。

臭氧老化試驗箱符合標準

ASTM D 1149橡膠在小室中臭氧龜裂

ASTM D 1171橡膠在小室中臭氧龜裂（三角形試樣）

ASTM D 3395橡膠變質(zhì)—在小室中動(dòng)態(tài)臭氧碎裂的試驗方法

ASTM D 4575, 橡膠變質(zhì)標準試驗方法.測定實(shí)驗室測試小室內臭氧濃度參t法和交替法

ASTM D518橡膠損壞性—表面裂開(kāi)的試驗方法

HG/T2869橡膠和塑料軟管靜態(tài)條件下耐臭氧性能的評價(jià)（HG／T2869～1997，idt ISO 7326：1991）

GB/T 7762硫化橡膠或熱塑性橡膠耐臭氧龜裂靜態(tài)拉伸試驗

GB/T 13642硫化橡膠耐臭氧老t試驗動(dòng)態(tài)拉伸試驗法

JIS K 6257硫化橡膠或熱塑性橡膠熱空氣老化-耐臭氧老化性能

JIS K6259-2004硫化橡膠或熱塑性橡膠耐臭氧性能的測定

DIN 53509-1橡膠試驗抗臭氧龜裂穩定性的測定第一部分：靜應力

BS ISO 1431-3硫化橡膠或熱塑橡膠.耐臭氧t裂性.在實(shí)驗室試驗測定臭氧濃度的標準方法和替用方法

ISO 3011橡膠或塑料涂覆織物靜態(tài)條件下抗臭氧龜裂的測定.

ISO 7326橡膠和塑料軟管.靜態(tài)條件下評定耐臭氧性

1. 考慮客戶(hù)的不同情況，本著(zhù)“貼心服務(wù)”的原則，工程師根據場(chǎng)地空間、環(huán)境、安全性、便利性等情況，為客戶(hù)提供更直觀(guān)、專(zhuān)業(yè)的產(chǎn)品建議和布置方案，并督促提供儀器設備所需配套條件；

2．建立產(chǎn)品技術(shù)檔案管理體系：

3．售后服務(wù)保障制度體系：

3.1設備安裝與調試：我公司派專(zhuān)業(yè)操作人員負責對設備整體的安裝調試工作。

3.2技術(shù)培訓：儀器設備運抵貴司后，我公司免費為使用者培訓操作員2-3名，確保儀器設備以后的正常運轉?！?/p>

3.3定期回訪(fǎng)：安裝調試完畢后，保修內每個(gè)季度，售后服務(wù)人員回訪(fǎng)一次。

3.4及時(shí)處理：2小時(shí)內電話(huà)指導。長(cháng)三角、珠三角24小時(shí)內趕到現場(chǎng)，其它地區48小時(shí)內趕到現場(chǎng)。

3.5 一年保修，終身維護。
